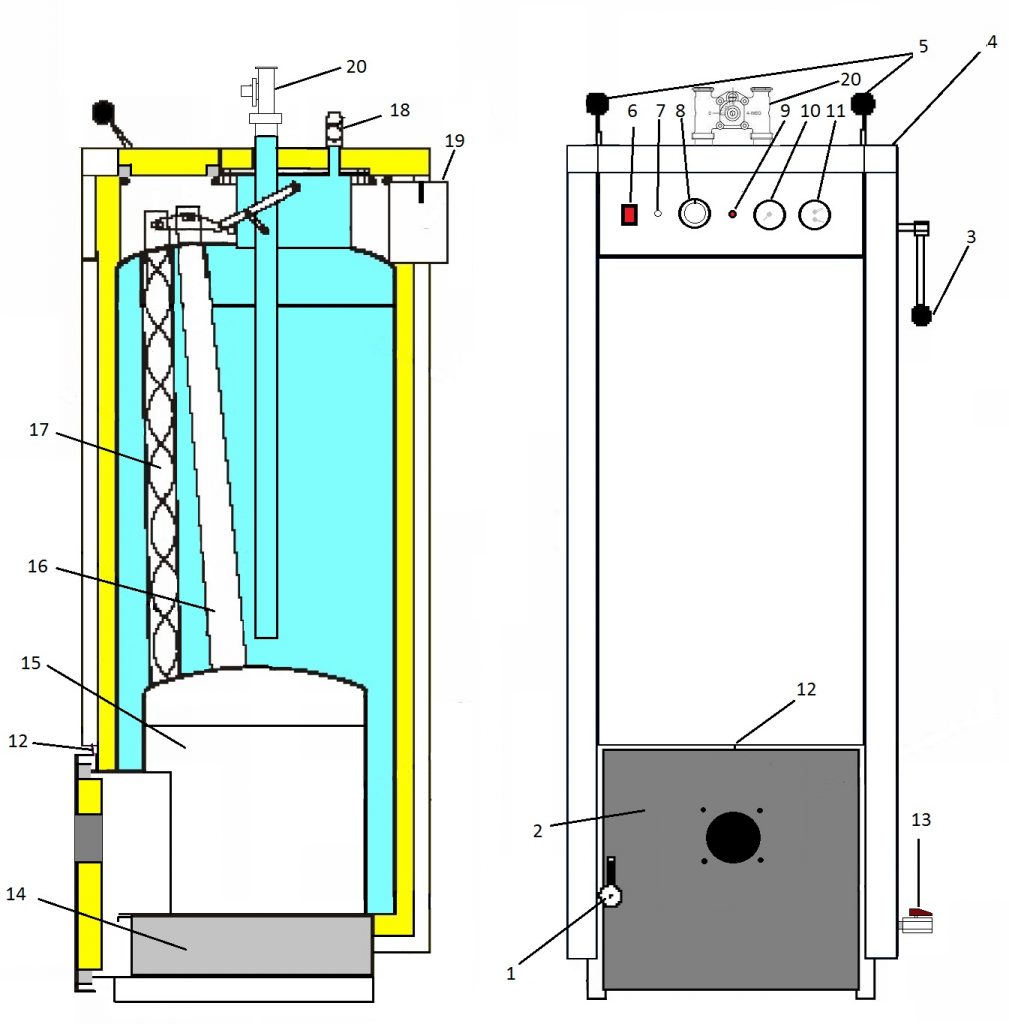

Схема пеллетного котла
- Крючок нижней двери
- Нижняя дверь
- Рычаг очистки дымовых труб
- Верхняя крышка
- Крючки верхней крышки
- Выключатель
- Предохранительный термостат
- Регулятор температуры
- Сигнальная лампа
- Термометр дымовых газов
- Термоманометр
- Нижний концевой выключатель
- Кран для слива воды
- Зольный ящик
- Топка
- Дымоходы
- Турбуляторы
Предохранительный клапан, дымоход, смесительный клапан ESBE серия HG (комплектуется отдельно).

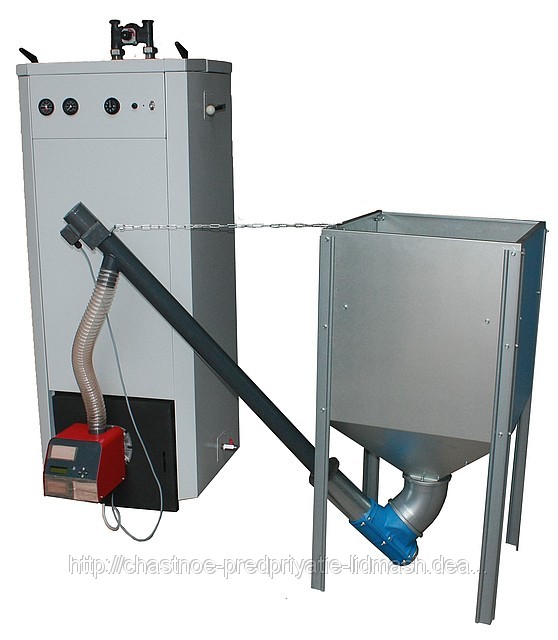

Котлы марки «ЛМПЕЛЛЕТ» мощностью 20-30 кВт предназначены для сжигания древесных гранул (пеллет) или жидкого (дизельного) топлива. При работе котла пепел осевший на дымовых трубах легко и быстро удаляется при помощи смонтированного в котле устройства прочистки. Пепел легко удаляется с горелки и котла. При помощи смонтированного в верхней части котла смесительного клапана производится регулировка температуры воды, поступающей в систему отопления.
Преимущества котла«ЛМПЕЛЛЕТ»:
-поддержание заданной температуры воды в котле;
-высокий кпд котла (при сжигании древесных гранул) – 92%;
-легкость в обслуживании;
-розжиг гранул производится автоматически при помощи электронагревательного элемента;
-подача пеллет из топливной емкости в горелку производится при помощи моторизованного шнека;
-автоматическое изменение мощности в зависимости от тепловой нагрузки котла;
-низкое электропотребление (в среднем 50 Вт/час.)
Дополнительно:
-возможность смонтировать топливную емкость нужного размера рядом с котлом или в другом помещении;
-возможность без переделок , в короткий срок установить в котле вместо горелки для пеллет жидкотопливную горелку, и наоборот.
Технические характеристики котла «ЛМПЕЛЛЕТ»:
| Мощность котла | 20-30 кВт* |
| КПД котла | 92 %; |
| Рабочее давление воды в котле | 2.5 бар |
| Максимальная температура воды | 95°C |
| Вес котла | 165 кг |
| Объем воды в котле | 170 л |
| Размеры: ширина длина высота | 600мм 635мм 1500мм |
| Дымоход котла | Ø150 мм |
| Величина тяги в дымоходе | 20 Па |
* в зависимости от горелки
